一、产品简介

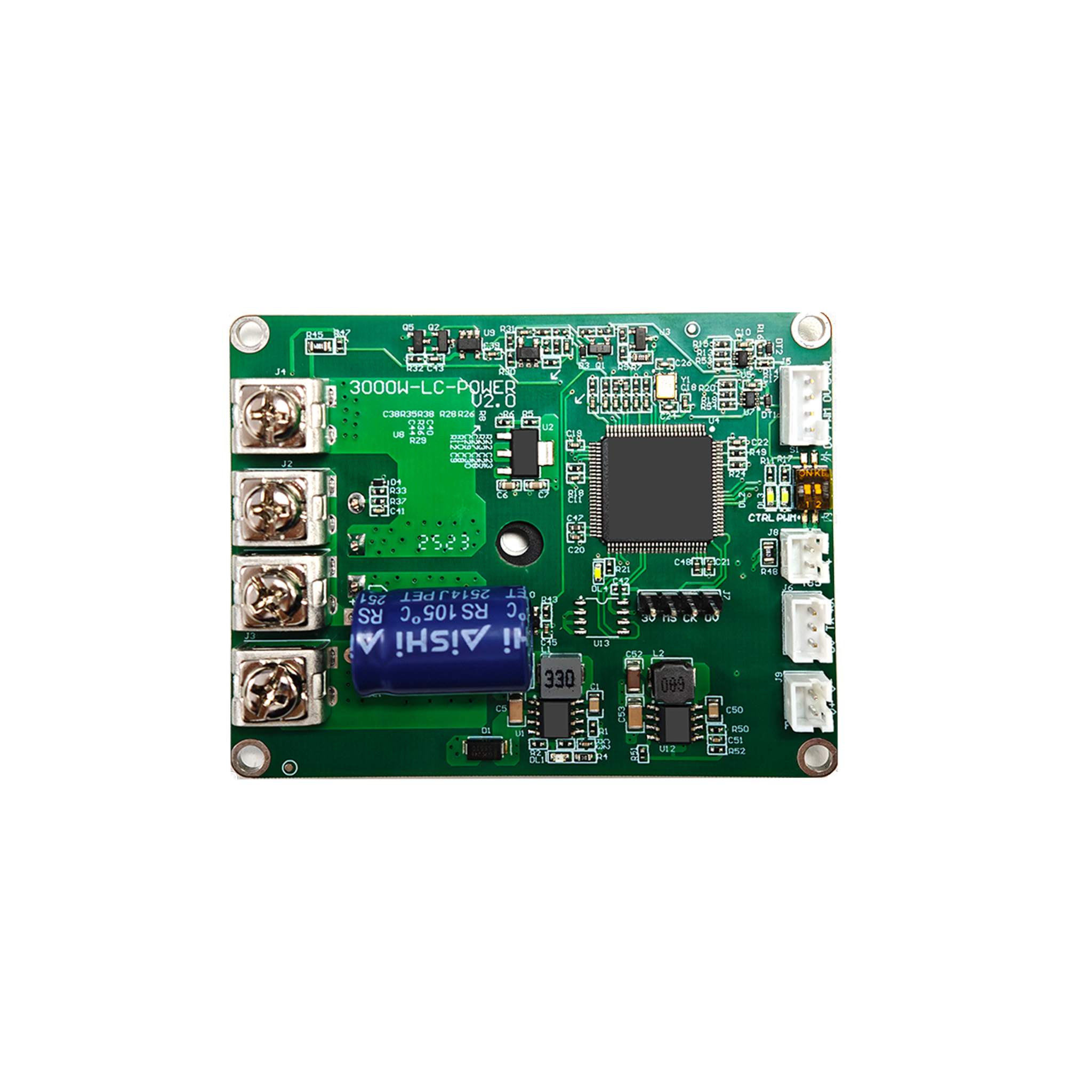

   100V恒流电源模块是高电压、大电流、小型化的LD激光器恒流驱动模块，具备连续和脉冲两种输出模式，电流、脉宽、频率可调，实现对半导体激光器高精度、高稳态、宽范围的恒流驱动，产品适用于半导体激光器驱动、光纤激光器驱动、激光照明、激光焊接、激光医疗等相关领域。

二、产品特点

• 模块电压高、电流大、体积小、高集成；
• 具备连续和脉冲两种输出模式；
• 可远程设置参数并实现精确的时序与占空比控制；
• 支持外触发/内部PWM触发及RS232/RS485通信。




三、产品规格

• 输入电压： DC12V-100V
• 负载电压 ：7V-80V，负载电压自适应
• 输入输出压差 ：连续模式：2V-5V
• 脉冲模式：5V-10V
• 输出电流 ：脉冲/连续双模式0.5A-20Amax
• 散热功率 ：脉冲：80Wmax
  热功耗=(Vin-Vo)*Iout*Duty；
  Vin：输入电压；
  Vo：负载电压，LD+与LD-压差；
  Iout：输出电流；
  Duty：PWM占空比%，连续为1

  选择按钮 灯亮为外触发

• PWM信号： TTL 3.3V

• 模拟量设置范围（CTRL） 0-5V：对应电流输出范围0A-20A


• PWM工作范围 ：1Hz-20KHz；占空比1%-99%；脉宽＞20us


• 风扇供电： 12V/1A


• 信号接口： RS232/RS485接口


• 工作温度 ：-40℃-55℃


• 外形尺寸： L*W*H=75mm*50mm*18.5mm（裸板）
  L*W*H=100mm*65mm*30mm（带散热器）


四、应用领域

适用于半导体激光器驱动、光纤激光器驱动、激光照明、激光焊接、激光医疗等相关领域。

五、服务支持

华科博创根据接口、重量、尺寸、功耗等要求提供定制化服务。
