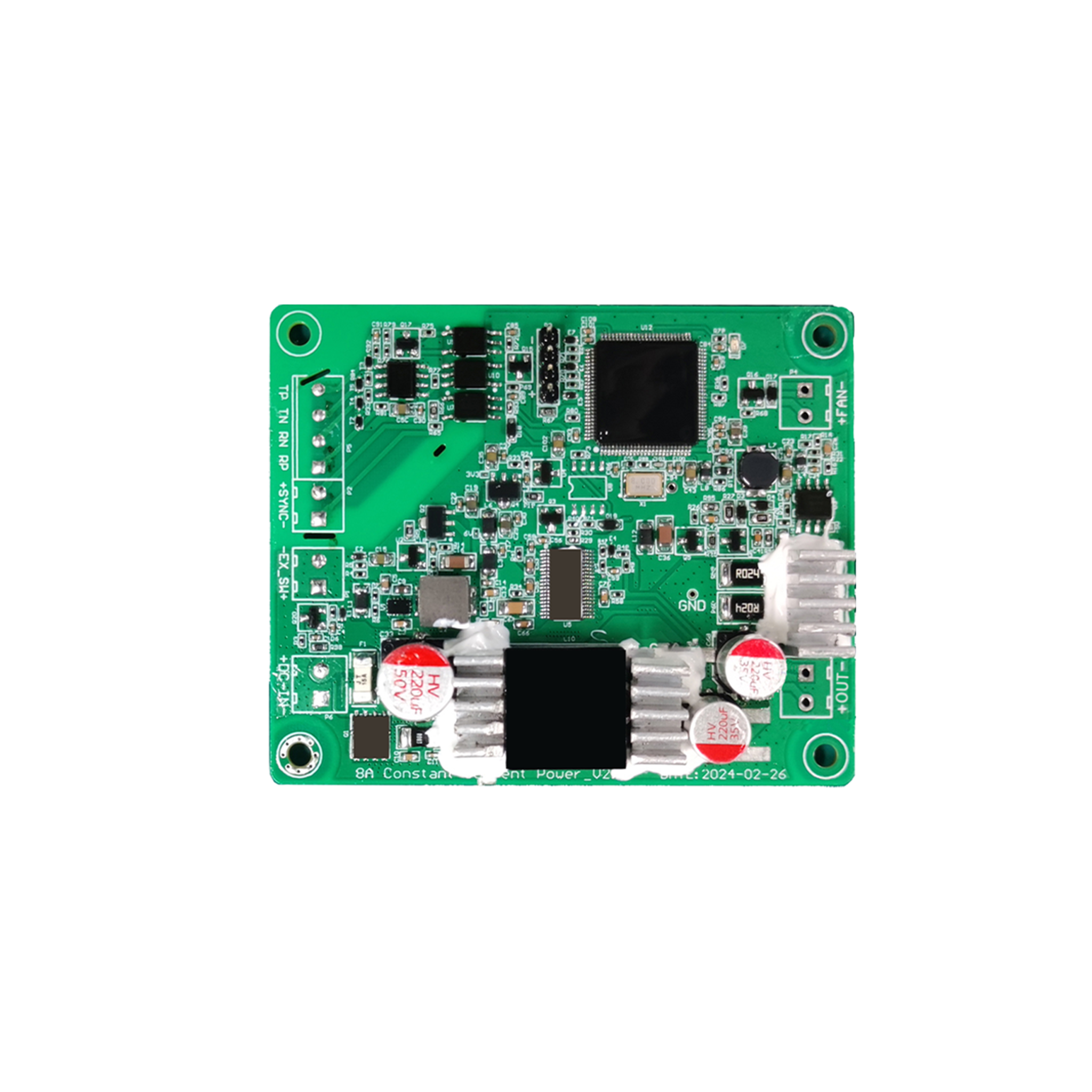

8A恒流电源模块（全国产化）

8A恒流电源模块是基于电流调制的开关型LD激光器恒流驱动电源，具备连续和脉冲两种输出模式、电流、脉宽、频率连续可调，具有输入过压,过流、反接保护、负载开路、短路、过流、过温保护功能，采用宽温国产化元器件,工作温度可达-55-80℃。可广泛适用于J工、工业、民用各领域，实现对半导体激光器高精度、宽范围的恒流驱动。

产品特点

▶ 具备连续和脉冲两种输出模式；

▶ 脉冲模式支持外部同步触发和内部触发；

▶ 全国产化设计，适应宽温工作环境。

产品规格

指标	参数
输入电压	DC18V-36V/ 180W max
负载电压	10V-20V，负载电压自适应
输出电流	0.2A-8A
电流调节模式	连续模式：上位机设置电流并使能，外同步输入高电平触发；脉冲模式：上位机设置电流并使能，外同步输入PWM信号；频率1Hz-30KHz ，占空比1%-99%
电流调节精度	≤ 200mA
电流升/降速率	上升沿： ≤1.8us@10-90% 下降沿： ≤0.2us
恒流工作效率	90%-95%(与输入/输出压差相关)
信号接口	RS422：通信接口 SYNC：外同步信号接口 EX_SW：电源开关接口
工作温度	-55℃-80℃
相对湿度	20%-85%RH无凝结
外形尺寸	LWH=80mm65mm15mm
